拓扑图

拓扑图的入口路径

拓扑图位于“常规组件”-“基础图表”部分。

在编辑状态下点击拓扑图组件即可对其进行配置，配置内容分为样式、数据和交互三个Tab。（本节仅介绍拓扑图特有属性的配置，基础图表共性的配置请参考下文“组件配置”）

拓扑图的组件背景

在大屏制作中，有时会需要展示节点与边的关系，比如电网中电流流向，网络中数据流向等。在这些情况下通常会采用自定义组件来做定制化开发，但对于通用型的功能，我们提供了拓扑图的组件，来支持这些需求。在此组件中，节点和边的位置是固定的，也不一定有严格拓扑结构，可以存在环或森林，这一点与学术意义上的拓扑图并不完全相同。通常认为，一张图等于节点加边。在此组件中，需要先确定节点和边的位置，再进行数据绑定以及样式设置。

拓扑图的制作步骤

step1：样式-整体布局

首先是“编辑布局”。在配置栏中点击编辑布局按钮可以打开编辑窗，从左侧可以将节点拖到画布中并调整位置和大小，拖入后可连接边。

  • alt + g切换是否显示背景网格（会影响节点移动步长）
  • alt + t 切换移动时是否吸附
  • alt + u 切换边在节点上还是下（边在节点上时，会影响同一连接桩拖出多根线）

单击选中节点或边，右侧会显示相关信息，即可编辑id和class。其中，id用来绑定数据，class用来设置样式。例如，设置1个发电厂、2个开关和2个灯泡的简单拓扑图可如图编辑（节点信息为蓝色，边信息为黄色）。

“编辑布局”完成后，可进行其他整体布局设置，主要包括：全局样式、边粗细和动画效果。

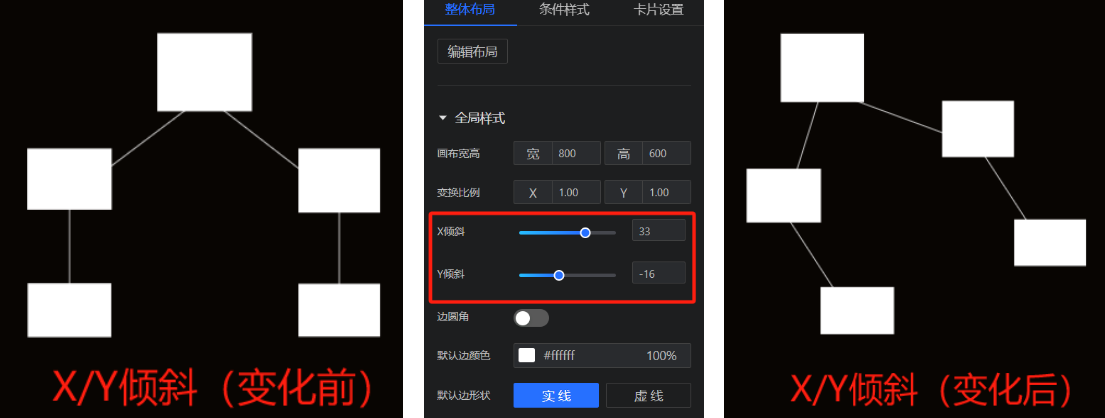

  • 全局样式：包括画布宽高、变换比例、X/Y倾斜、边圆角等。其中，画布尺寸为布局的展示区域，与组件的大小无关（如果了解svg的话，可以理解为viewbox）。下图为X/Y倾斜变化前后示意图。

  • 边粗细：可通过调整边粗细映射（线性、幂、对数）和粗细范围改变。

  • 动画效果：打开动画开关后，可自由设置动画速度、类型、颜色、流向等。

step2：数据绑定

在配置栏中选择“数据”，可进行数据绑定，同样适配三种数据源类型（API、静态数据、数据模型）。此处以静态数据为例。

当前的数据格式需要手动制造，数据中需要配置id、type和state三个字段。

  • id：与上一步中“编辑布局”时设置的id相对应。例如，发电厂1。
  • type：node/edge。其中，node指的是节点，edge指的是边。
  • state：对应后续“条件样式”的“节点状态”。

在上例中，可将5个组件和4个边的数据编辑如下。即，左侧的“开关1”和“灯泡1”状态为“on”；右侧的“开关2”和“灯泡2”状态为“off”。

[
  {"id": "发电厂1","type": "node","state": "on"},
  {"id": "开关1","type": "node", "state": "on"},
  {"id": "开关2","type": "node","state": "off"},
  {"id": "灯泡1","type": "node","state": "on"},
  {"id": "灯泡2","type": "node", "state": "off"},
  {"id": "电线1","type": "edge","state": "on"},
  {"id": "电线2","type": "edge","state": "on"},
  {"id": "电线3","type": "edge","state": "off"},
  {"id": "电线4","type": "edge","state": "off"}
]

注意，首尾需要添加“[ ]”符号。

step3：样式-条件样式

在配置栏中选择“样式”下的“条件样式”，打开“节点类型映射”，点击“+”号进行分别编辑。

通过节点类型（编辑布局时设置的class，例如发电厂）和节点状态（数据写入时的state，例如on）定位到具体节点，后可进行填充和样式等设置。其他节点设置方式也相同，下图为图片填充后的结果。

“边条件样式”设置于节点类似。如图将电线状态为on和off的状态进行了区分。

当然，拓扑图还可以实现更加高级的呈现效果。如图为“某虚拟电厂运行调控平台示意图”。
