3D环图

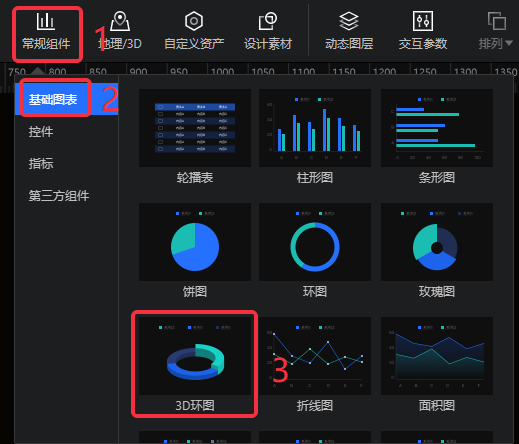

3D环图的入口路径



在编辑状态下点击3D环图组件即可对其进行配置，配置内容分为样式、数据和交互三个Tab。（本节仅介绍3D环图特有属性的配置，基础图表共性的配置请参考下文"组件配置"）

3D环图的数据配置

  • 维度：设置3D环图的维度字段，如下图所示为“地区”。
  • 度量：设置3D环图的度量字段，如下图所示为“利润”。
  • 数据筛选：根据某一字段的限制，有条件的选取度量数据。



3D环图的样式设置

分为图形、辅助信息、卡片设置三个子Tab。

图形设置
  • 环形：设置内半径、颜色和高度。

  • 动画效果：设置3D环图是否开启动画，以及自动轮播、停留时长、轮播联动。

  • 当前扇形：设置高度增长、透明度。

辅助信息
  • 图例：设置3D环图是否显示图例，以及图例样式。

  • 提示框：设置3D环图的提示框的背景颜色及边框的颜色和宽度。
卡片设置

设置卡片的标题、边框、阴影、背景等样式。
