甘特图

1. 概述

甘特图可以表达“数据从什么起点开始？长度是多少？”，最常见的一种用于项目管理的场景，展示一系列活动或事件发生的时间以及发生的时长。本文将举例介绍甘特图的画法。

基本要求

2. 图表特点

较为简单直观，易于普通用户理解，反映了项目管理的三重约束（时间、成本和范围）。一般适用于中小型项目，无须担心复杂计算和分析。

3. 应用场景

3.1 时间类

准备数据
假设已经有数据模型字段如下：

（1）先点击“新建计算字段度量”；

（2）在弹出的对话框中创建一个“工作天数”的计算度量：利用结束时间和开始时间计算出工作天数，表达式为：DATEDIFF("day", [开始时间], [结束时间])+1

图表画法：

（1）选择“图表”控件，在画布上画出“图表”；

（2）在X轴放入维度“开始时间”，更改日期类型为“年-月-日”（或年-周），如下图：

（3）在Y轴依次放入维度“版本”、“工作内容”，将“属性面板”中的图表类型选择为“甘特图”，将度量“工作天数”放到属性面板的“尺寸”中，可以改变条形的长度，结果如下图：

上图已经完成了基本的甘特图，下面我们继续做些完善：

（4）调整工作内容排序，在“工作内容”菜单中选择“排序”，然后在排序弹窗中进行自定义排序，结果如下图：

（5）将度量“工作天数”放到属性面板的“标签”中，再点击“标签”弹出标签配置浮窗，在浮窗中勾选“允许标签重叠”，即可显示全部工作天数数字，结果如下图：

（6）将维度“工作内容”放到属性面板的“颜色”中，即可显示工作内容图例，到这里就基本完成了甘特图的常用设置，结果如下图：

3.2 非时间类

除了以上这种表达开始时间和时间长度的这种用法外，也可以表达非时间类的数据，通用的表达一个数据从什么起点开始，然后增加或减少了多少。

准备数据
假设已经有数据模型字段如下：

（1）先点击“新建计算字段度量”；

（2）在弹出的对话框中创建一个“增减值”的计算度量：利用结束值和开始值计算出增加或减少多少，表达式为：[结束值]-[开始值]

图表画法
（1）选择“图表”控件，在画布上画出“图表”；

（2）在X轴放入维度“日期”，更改日期类型为“年-月-日”（也可以放其他非日期型的维度字段）；

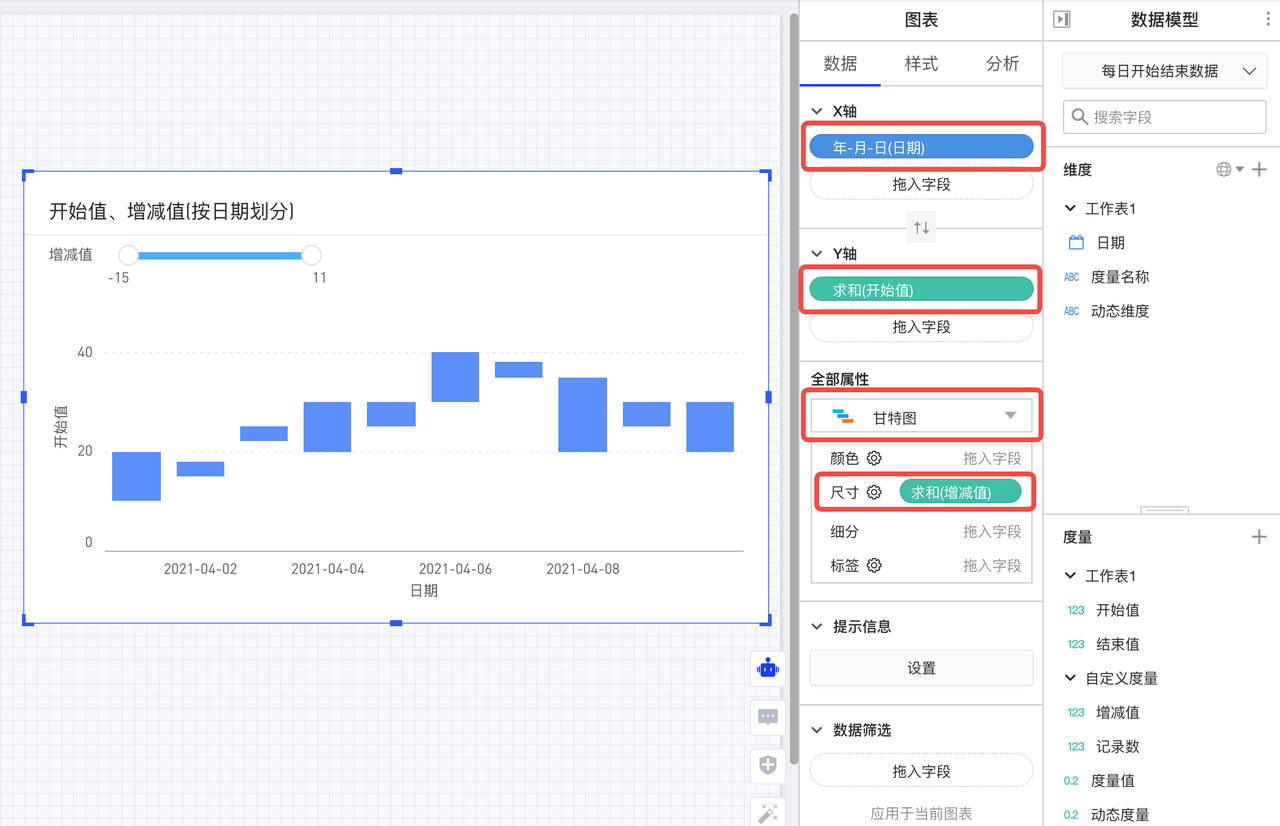

（3）在Y轴放入度量“开始值”，将“属性面板”中的图表类型选择为“甘特图”，将度量“增减值”放到属性面板的“尺寸”中，可以改变条形的长度，结果如下图：

（4）为了看清楚哪些是增长哪些是减少，再来利用“颜色”配置，将度量“增减值”放入属性面板的“颜色”中，然后点击“颜色”弹出颜色配置弹窗，勾选“色阶”，色阶个数输入2，然后点击左边颜色方块设置为绿色，点击右边颜色方块设置为红色，如下图：

操作结果如下：

（5）如果不需要显示增减值图例，也可以在“样式”面板的“图例”中去掉；

至此，我们完成了另一种甘特图的用法，上图可以帮助我们清晰的看到数据的起点是什么、哪些是增长的，哪些是减少的，增减了多少。
