柱状图

1. 概述

柱状图能够直观地看到各组数据间的差异性，可对数据进行比较、展示和排序。以下将分别举例介绍基本柱状图、堆叠柱状图、并列柱状图与堆积百分比图四种图的画法。

基本要求

2. 基本柱状图

2.1 图表特点

简单直观，根据柱子的长短看出值的大小，易于比较各组数据之间的差别及走势。

2.2 应用场景

以默认数据模型为例，查看“每个地区的销售额”柱状图，将涉及到2个字段：维度“地区”，度量“销售额”。

图表画法：

（1）选择“图表”控件，在画布上画出“图表”；

（2）在图表的数据面板的操作：将维度“地区”放置在X轴，将度量“销售额”放置在Y轴，一个基础的柱状图便自动生成。

3. 堆叠柱状图

堆叠柱形图，工业领域又叫做[山积图]，适用于比较每个分组的数据总量，反映组内每个系列值的大小。

3.1 图表特点

可以直观看出每个分类下的不同系列数据的大小，可以比较不同分类的数据总量大小。

3.2 应用场景

以默认数据模型为例，查看每个地区中各个产品类别的销售额情况，将涉及到3个字段：维度“地区”、“类别”，度量“销售额”。

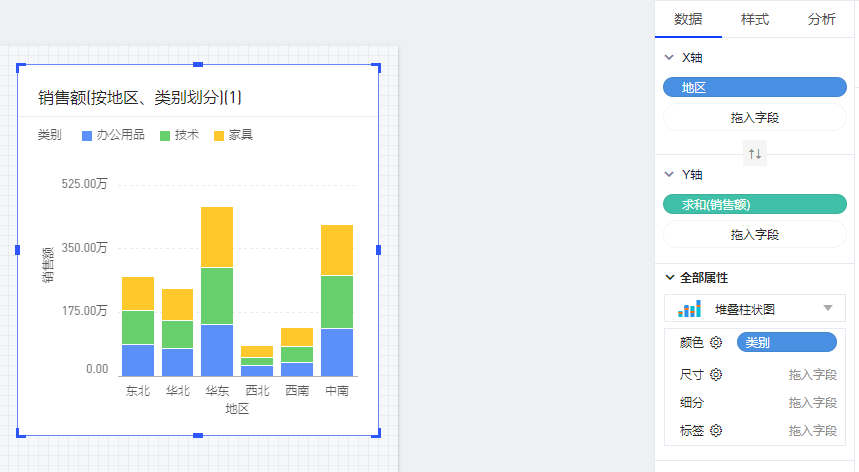

图表画法：

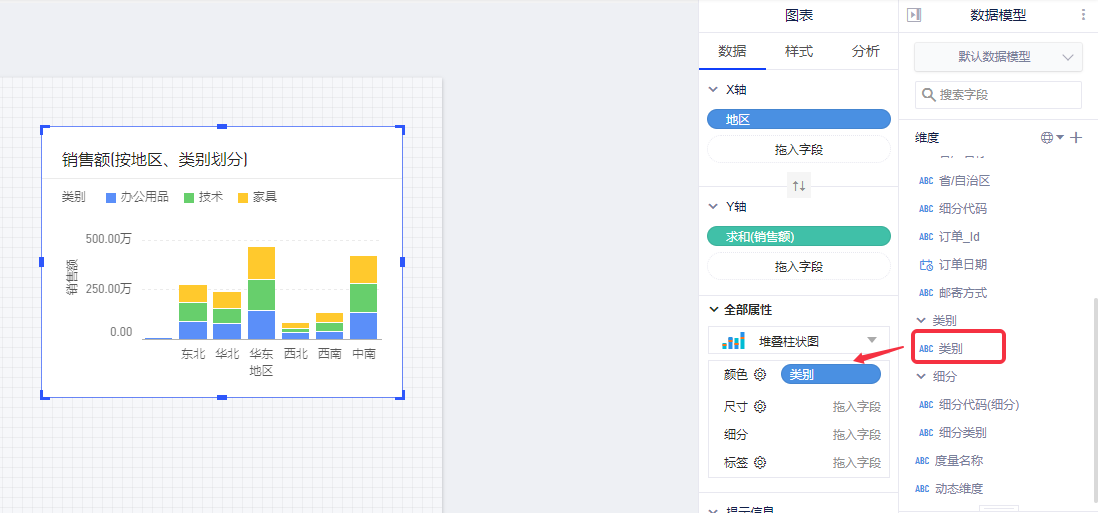

（1）接上文关于基本柱状图的操作，在属性面板上选择“堆叠柱状图”；

（2）将“类别”放到属性面板的颜色项内。

图表说明：“类别”作为颜色图例，在同一根柱子上，将每个地区的销售额根据“类别”分组。

4. 并列柱状图

4.1 图表特点

清晰的看出每个维度下不同指标的大小，通过不同的柱形比较出不同维度类别的数据量差距。

4.2 应用场景

场景一

以默认数据模型为例，查看每个地区中各个类别的销售额情况，将涉及到3个字段：维度“地区”、“类别”，度量“销售额”。

图表画法：

接上文关于堆叠柱状图的操作，在属性面板上选择“并列柱状图”，即完成图形切换。

图表说明：“类别”作为颜色图例，，将每个地区的销售额根据“产品类别”分类分成n根柱子。

场景二

查看每个地区的销售额，利润，数量情况，将涉及到3个字段：维度“地区”、“度量名称”，度量“度量值”。

• 度量名称：是一个维度，成员是选中的度量的名称的集合
• 度量值：是一个度量，成员是度量值列表中被选中的度量的集合，不能进行聚合计算

图表画法：

（1）选择“图表”控件，在画布上画出“图表”；

（2）在图表的数据面板的操作：维度“地区”放置在X轴，度量“度量值”放置在Y轴；

（3）属性面板上选择“并列柱状图”，将“度量名称”拖入到属性面板的颜色项内。

图表说明：“度量名称”作为颜色图例，将每个地区的度量值根据“不同名称”分类分成n根柱子。

5. 堆积百分比图

5.1 图表特点

可以清晰地看出每个分类下不同系列的占比，但堆叠太多时会导致数据很难区分对比。

5.2 应用场景

查看每个地区中各个类别的销售额占比情况，将涉及到3个字段：维度“地区”、“类别”，度量“销售额”。

图表画法（一）

(1)选择“图表”控件，在画布上画出“图表”；

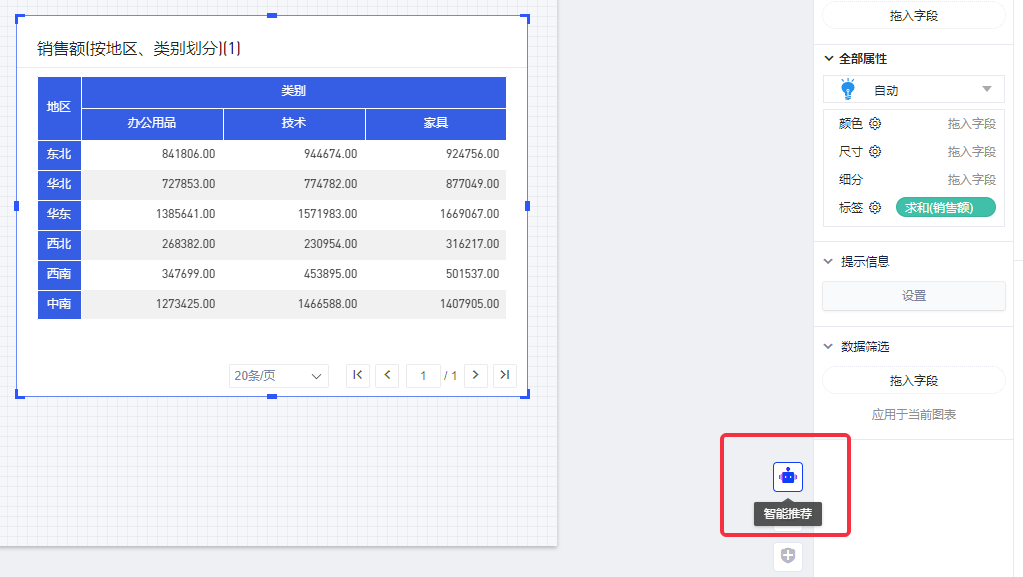

(2)双击维度“地区”、维度“类别”、度量“销售额”，得到下表：

(3)点击右下角工具栏中的[智能推荐]（要保持对图表的选中，再选择[智能推荐]）;

(4)点击[智能推荐]中的百分比柱状图；

(5)得到堆积百分比图；

图表画法（二）：

（1）选择“图表”控件，在画布上画出“图表”；

（2）在图表的数据面板的操作：维度“地区”放置在X轴，度量“销售额”放置在Y轴；属性面板上选择“堆叠柱状图”，将“类别”放到属性面板的颜色项内；

（3）鼠标移动到Y轴的度量“销售额”，Hover点击下拉菜单，选择“表计算”；

（4）在表计算弹窗中，计算类型选择“总额百分比”，寻址“类别”；

（5）将销售额拖入属性面板的标签项内，对其执行上一步操作，得到堆积百分比图。

图表说明：
“类别”作为颜色图例，为每个地区中的堆叠元素。

“地区”作为分区，“类别”作为寻址进行总额百分比计算，表示：
- 每个地区下，所有类别堆积在一起始终是“100%”
- 每个地区下，将类别的成员排序进行计算，本例下计算公式为：销售额总额百分比=该地区的该类别的销售额/该地区的销售额*100%，其中该地区的销售额也是该地区的类别的销售总额。
