矩形树图

矩形树图

矩形树图的入口路径

在编辑状态下点击矩形树图组件即可对其进行配置，配置内容分为样式、数据和交互三个Tab。（本节仅介绍矩形树图特有属性的配置，基础图表共性的配置请参考下文“组件配置”）

矩形树图的数据配置

• 颜色：设置矩形树图的维度或度量字段，如下图所示为“省/自治区”。
• 尺寸：设置矩形树图的度量字段，如下图所示为“销售额”。
• 细分：设置矩形树图的维度字段，如下图所示为“地区”。
• 数据筛选：根据某一字段的限制，有条件的选取度量数据。


矩形树图的样式设置

分为图形、辅助信息、卡片设置三个子Tab。

图形设置

• 矩形样式：设置颜色、主项间隔和子项间隔。

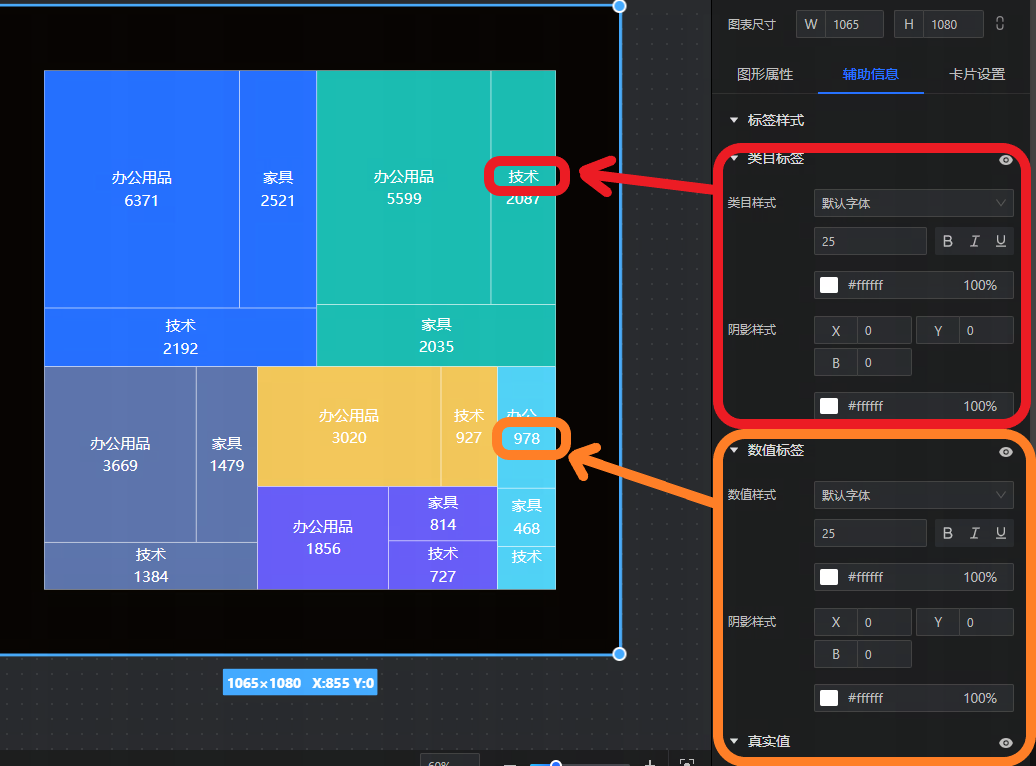

辅助信息

• 标签样式：设置类目标签和数值标签。


卡片设置

设置卡片的标题、边框、阴影、背景等样式。
